金属管道及电缆二合一检测仪ag-438.15n



关于 金属管道及电缆二合一检测仪ag-438.15n

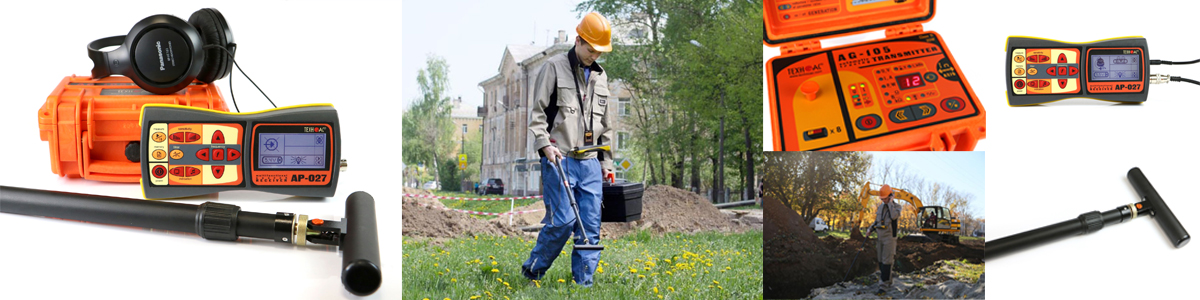

由AP-027接收器、电磁传感器和发射机组成的易于使用的金属管道和电缆检测套件。

特点:


简要描述

  • 接收频率: 50(60) Hz / 100(120) Hz / 512 Hz / 1024 Hz / 8192 Hz / 33 kHz
  • 发射机频率: 0.5 / 1.0 / 8.2 / 33 kHz
  • 发射机20 w
  • 存储31个信号电平,并显示图形
  • 在显示器上显示信号:比例,图形和频谱
  • 测量序列的图形可视化(移动图表),最大和最小信号电平
  • 声音指示
  • 选择的带宽
  • 双段显示频谱(和“滤波”)信号
  • 重量轻
  • 合适长时间使用
  • 液晶显示器
  • 质保期:1年

功能描述:

  • 探测地下6米深的电缆
  • 探测地下6米深的任何金属管道
  • 在地面开始工作前要测量地面
  • 跟踪距离发射机连接处可达5公里
  • 多样化的跟踪方法
  • 深度的间接测量

接收器AP-027技术规格

参数 参数描述
接收信号类型 Continious / 脉冲
接收器滤波器的频率 准谐振滤波器中心频率50~60Hz,100~450Hz~50Hz, 120~540Hz~60Hz, 512Hz/ 1024Hz / 8192Hz / 33kHz
«宽带»(操作模式) 0,05 to 8,6 kHz
增益系数 100 dB
显示
  • 液晶显示-符号和所选模式和参数的含义.
  • 输出信号电平的动画(移动)比例
  • 数字值和输出信号电平的动画(移动)比例
  • 输出信号电平的图形(移动图) - 输出信号电平的频率内容
  • 数字和图形显示的输出信号水平保持在“存储器”
声音指示 耳机 自然宽带或过滤信号
耳机—合成声音。频率可调
内置发射极-合成声音。频率可调
供应 电压4 ~ 7v -碱性电池АА型1,5 V(4个)
连续运转时间不小于 20 小时
环境温度 -20°С to +50°С
防护等级 IP54
接收机ap - 027 尺寸 220 × 102 × 42 (mm)
重量 0,46 kg

发射机AG-105技术参数

连续的«Co»或脉冲«Pu»信号的频率,Hz±0.1% -«kHz»
加载«夹子»«夹具» 512 - «0.5» / 1024 - «1.0» / 8192 - «8.2» / 32768 - «33»
«天线» 模式 8192 - «8.2» / 32768 - «33»
Operating modes
«天线» 模式 内部发射电感器«内部«/b>»中。
外部感应发射天线«»。
«调制»模式(特殊形式信号) 脉冲«Pu»(正弦信号的短期传输)。传输时间0,12秒。传输重复频率1Hz。
双频«2F»(同时产生频率1024Hz, 8192Hz)。振幅比4/1(分别)。
输出参数在电源电压12…15V下
输出电流,А
限制的项目在手动增加, ——在频率512赫兹“0.5”/ 1024 hz«1.0»/ 8192 hz«8.2»和«2 f»
3.——在频率32768赫兹«33»
设定的程序自动调整外部负载的«剪辑»和«夹»,≥ 0,2 ——在频率512赫兹“0.5”/ 1024 hz«1.0 f»»和«2
0 1——在频率8192赫兹“8.2”/ 32768 hz«33»
最大输出电压,V
根据«调制»,≥ 32 ——在«2 f»双频调制模式
40 ——在其他模式下
最大输出功率,W
限制程序,≥ 20 - 在连续«公司»和«Pu»脉冲模式频率512赫兹“0.5”/ 1024 hz«1.0»/ 8192 hz«8.2»在双频模式的负载电阻80Ω«2 f»50Ω负载电阻。
——在频率32768赫兹«33»260Ω负载电阻。
电力供应来源
工作范围的供应电压 最小可接受的电压振荡启动-7 v。
——最高允许电压操作15 v。
自动关闭“振荡”模式的电压<4、2 v。
电池 8“碱性”细胞1 5 v«类型С»推荐——«金霸王电池®超»。
外部电力供应来源(可选) 电池«12 v»(如汽车)输出电压11…14 v,最大电流不少于4А。
电源电源适配器АG114М.02.020(额外的辅助基于GS60A15-P1J«意味着»)15 v输出电压,功率60 w。
操作时间(“生命周期”) 在电池的操作设置«类型Сх8»是定义的质量(能力和«负载能力»)应用碱性电池,可以等于从4到6个小时在“有限公司”и«2 f»模式或从20到30小时 在«Pu»模式在初始输出电压7 w«连续«Co»和«2 f»»模式或在最初在脉冲调制模式下输出电压15 w«Pu»。
在外部电源完全受制于这个外部能源的特点在市电电源操作时间是无限的。
操作特征
一个自动对输出电压的控制在振荡过程中 比例控制输出功率取决于电源的“能源潜力”。
自动关闭设备的 在“停止”模式电源电压< 6 5 v。
在电源电压振荡模式< 4 2 v。
在电源电压> 15 5 v。
如果超过容许吸收的当前值(确切数字,取决于实际的模式)。
在短路情况下输出的调整过程中(驱动硬件安全系统的终端放大器)。
不符合的振荡模式的设置取决于外部天线是否安装在输出(切换到“停止”模式)。
在“长”(≈100 sec)停机时间在“停止”模式(如果不推的按钮)。
调整与负载 自动,达到特定的消费速度或负载电流的成就:≥0,2А频率512赫兹«0.5»/ 1024 hz«1.0 f»»和«2; 在频率8192赫兹-≥0,1А«8.2»и32768 hz«33»。
手册后,自动调整。
连接选项该实用程序在考试 “接触”与“地球返回”。
“非接触式”连接与应用程序的内部发射天线«»。
“非接触式”连接使用外部感应发射天线«一个»(排放强度更高,更容易进入效用与内部发射天线相比«»)。
“非接触式”连接使用传输感应“夹”(我们选择的电缆群可能)。
结构参数
权力输出放大器 技术更新类D效率为85%。
领导指标 独立的发光二极管指示参数和模式。
数字指示器显示模式和参数值并显示输出参数“万用表”测量,例如:输出电压(V),负载电流(А)、负载功率(W)和负载电阻(Ω/ kΩ)。
总体尺寸电子单元(情况下),不超过,毫米。 216年х180х105mm
重量的电子装置,不超过,公斤 2

容许环境温度范围当在操作 - 30°С + 60°С“电池”电源是不推荐使用的设备在零度以下的环境温度。
进入保护等级 IP65 enclosure-case时(关闭)。
金属管道及电缆二合一检测仪ag-438.15n的操作及资料,更多内容请咨询我们的商务经理。  关于金属管道及电缆二合一检测仪ag-438.15n的操作及资料,更多内容请咨询我们的商务经理。
