电缆定位成功CBI-309n
您当前的位置:首页 ——> 产品中心 ——> 电缆定位成功CBI-309n

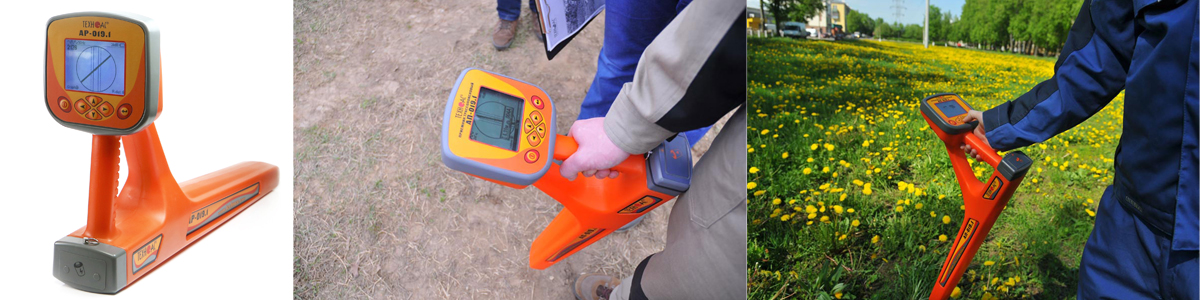

电缆定位 Success CBI-309n



关于 电缆定位 Success CBI-309n


数字电缆定位器具有我们最先进的接收器AP-019.1(可独立运行,实现带电电缆定位并显示埋深及电流大小)

特点:



简要描述

  • 三种操作模式:“路线”、“图形”,“敌我”
  • 三个内置的传感器使全向天线的方向显示电缆或金属管道在液晶显示器
  • 内置传感器的数字测量深度和电流
  • 测量深度为10米
  • 被动频率:电力、广播,BB
  • 活动频率:512/1024/8192/32768赫兹
  • 灵敏度:100μa
  • 大型液晶显示器高分辨率和可调节背光亮度
  • 发射机- 20 w
  • 演员的身体,是连接器密封沿整个长度
  • 质量保证:1年

应用程序:

  • 检测电缆和金属管道地下10米
  • 直接数字测量的深度10米
  • 指示偏差的工具轴的模式“路线”
  • 直接数字测量的电流
  • 调查前的地面开挖工作
  • 距离跟踪的发射机连接到3公里的地方


接收机ap - 019规范

参数 价值
准谐振频率的过滤器 50 (60)/ 100 (120)/ 512 / 1024 / 8192/32768 Hz
Quasiresonant滤波器品质因数(Q) 不少于100
频率范围“宽带” 0,04年8 kHz
频率范围“广播” 8 - 40千赫
电动路径的最大增益 > 100分贝
许多内置的传感器 4
连接外部传感器 dodk ci - 105 hp - 117 - 117, dki - 117(由«TECHNO-AC»)
灵敏度控制 汽车- 2 d显示“路线”。 半自动或手动(可选)——“图形”。 自动或手动(可选)——«2 f»模式。
确定路线的埋藏深度 自动模式路线0到9,99米
深度的判断的准确性 ±5%
测量当前接收到的信号 自动模式路线0.001到9,99 A
电流的测量精度的信号接收 ±5%
支持节能(间歇性)模式的路线定位发电机 在结合使用路线定位发电机由“TECHNO-AC”(“脉冲”模式)
目测 液晶显示器,320 x240焦油。 ,LED照明
诱导参数

——参数设置和控制;

- 2 d路线位置相对于设备的可视化;

——图像传感器的信号电平;

——线路埋深;

——信号电流。

内置音频信号发射机-合成声音HM -声音指示按钮紧迫
电源 4 - 7 V (C类型的4个元素)
连续工作一个完整的碱性电池 不少于20小时
存储/操作温度范围 -30 - 60°С/ -20 - 60°С
房子的保护程度 IP54
330 x140x700毫米
重量 2、4公斤
关于电缆定位 Success CBI-309n的操作及资料,更多内容请咨询我们的商务经理。  关于电缆定位 Success CBI-309n的操作及资料,更多内容请咨询我们的商务经理。
