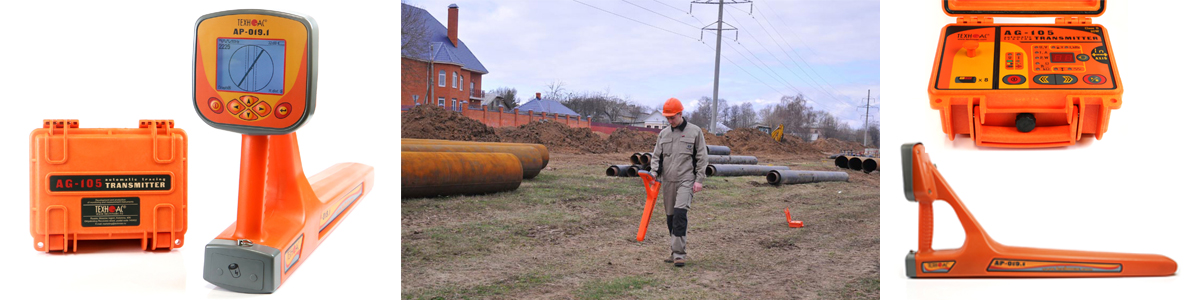

AG-309.15N金属管线定位仪



关于 AG-309.15N金属管线定位仪


电缆和管道定位器Success AG-309.15N用于检测电缆和任何金属管道的高科技设备。

特点:
.整体接收机ap-019
.20w ag-105发射机
.高精度定位地下管线达10米
.直接数字测量电缆电流达10安培非导电和非金属公用设施的位置与可选的推杆和管道探空仪


简要描述

  • 三种操作模式:“路线”、“图形”,“敌我”
  • 三个内置的传感器使全向天线的方向显示电缆或金属管道在液晶显示器
  • 内置传感器的数字测量深度和电流
  • 测量深度为10米
  • 被动频率:电力、广播,BB
  • 活动频率:512/1024/8192/32768赫兹
  • 灵敏度:100μa
  • 大型液晶显示器高分辨率和可调节背光亮度
  • 发射机- 20 w
  • 演员的身体,是连接器密封沿整个长度
  • 质量保证:1年

应用程序:

  • 检测电缆和金属管道地下10米
  • 直接数字测量的深度10米
  • 指示偏差的工具轴的模式“路线”
  • 直接数字测量的电流
  • 调查前的地面开挖工作
  • 距离跟踪的发射机连接到3公里的地方


接收机ap - 019规范

参数 价值
准谐振频率的过滤器 50 (60)/ 100 (120)/ 512 / 1024 / 8192/32768 Hz
Quasiresonant滤波器品质因数(Q) 不少于100
频率范围“宽带” 0,04年8 kHz
频率范围“广播” 8 - 40千赫
电动路径的最大增益 > 100分贝
许多内置的传感器 4
连接外部传感器 dodk ci - 105 hp - 117 - 117, dki - 117(由«TECHNO-AC»)
灵敏度控制 汽车- 2 d显示“路线”。 半自动或手动(可选)——“图形”。 自动或手动(可选)——«2 f»模式。
确定路线的埋藏深度 自动模式路线0到9,99米
深度的判断的准确性 ±5%
测量当前接收到的信号 自动模式路线0.001到9,99 A
电流的测量精度的信号接收 ±5%
支持节能(间歇性)模式的路线定位发电机 在结合使用路线定位发电机由“TECHNO-AC”(“脉冲”模式)
目测 液晶显示器,320 x240焦油。 ,LED照明
诱导参数

——参数设置和控制;

- 2 d路线位置相对于设备的可视化;

——图像传感器的信号电平;

——线路埋深;

——信号电流。

内置音频信号发射机-合成声音HM -声音指示按钮紧迫
电源 4 - 7 V (C类型的4个元素)
连续工作一个完整的碱性电池 不少于20小时
存储/操作温度范围 -30 - 60°С/ -20 - 60°С
房子的保护程度 IP54
330 x140x700毫米
重量 2、4公斤



发射机ag - 105技术规范

连续“有限公司”或脉冲频率的«Pu»信号,赫兹±0 1%——«kHz»
负载“剪辑”“夹” 512 ——“0.5”/1024 ——“1.0”/8192 ——“8.2”/32768 ——“33”
“天线”模式 8192 ——“8.2”/32768 ——“33”
操作模式
“天线”模式 内部传输电感«»。
外部感应发射天线«一个»。
“调制”模式(特殊形式信号) 脉冲«聚氨酯»(短期正弦信号的传输)。 传输时间0,12秒。 传输重复频率1 hz。
双频«2 f»(同步频率代1024 hz, 8192 hz)。 振幅比4/1(分别)。
输出参数下电源电压12…15 v
输出电流,А
限制的项目在手动增加, ——在频率512赫兹“0.5”/ 1024 hz«1.0»/ 8192 hz«8.2»和«2 f»
3.——在频率32768赫兹«33»
设定的程序自动调整外部负载的«剪辑»和«夹»,≥ 0, 2——在频率512赫兹“0.5”/ 1024 hz«1.0 f»»和«2
0 1——在频率8192赫兹“8.2”/ 32768 hz«33»
最大输出电压,V
根据«调制»,≥ 32 ——在«2 f»双频调制模式
40 ——在其他模式下
最大输出功率,W
限制程序,≥ 20 - 在连续«公司»和«Pu»脉冲模式频率512赫兹“0.5”/ 1024 hz«1.0»/ 8192 hz«8.2»在双频模式的负载电阻80Ω«2 f»50Ω负载电阻。
——在频率32768赫兹«33»260Ω负载电阻。
电力供应来源
工作范围的供应电压 最小可接受的电压振荡启动-7 v。
——最高允许电压操作15 v。
自动关闭“振荡”模式的电压<4、2 v。
电池 8“碱性”细胞1 5 v«类型С»推荐——«金霸王电池®超»。
外部电力供应来源(可选) 电池«12 v»(如汽车)输出电压11…14 v,最大电流不少于4А。
电源电源适配器АG114М.02.020(额外的辅助基于GS60A15-P1J«意味着»)15 v输出电压,功率60 w。
操作时间(“生命周期”) 在电池的操作设置«类型Сх8»是定义的质量(能力和«负载能力»)应用碱性电池,可以等于从4到6个小时在“有限公司”и«2 f»模式或从20到30小时 在«Pu»模式在初始输出电压7 w«连续«Co»和«2 f»»模式或在最初在脉冲调制模式下输出电压15 w«Pu»。
在外部电源完全受制于这个外部能源的特点在市电电源操作时间是无限的。
操作特征
一个自动对输出电压的控制在振荡过程中 比例控制输出功率取决于电源的“能源潜力”。
自动关闭设备的 在“停止”模式电源电压< 6 5 v。
在电源电压振荡模式< 4 2 v。
在电源电压> 15 5 v。
如果超过容许吸收的当前值(确切数字,取决于实际的模式)。
在短路情况下输出的调整过程中(驱动硬件安全系统的终端放大器)。
不符合的振荡模式的设置取决于外部天线是否安装在输出(切换到“停止”模式)。
在“长”(≈100 sec)停机时间在“停止”模式(如果不推的按钮)。
调整与负载 自动,达到特定的消费速度或负载电流的成就:≥0,2А频率512赫兹«0.5»/ 1024 hz«1.0 f»»和«2; 在频率8192赫兹-≥0,1А«8.2»и32768 hz«33»。
手册后,自动调整。
连接选项该实用程序在考试 “接触”与“地球返回”。
“非接触式”连接与应用程序的内部发射天线«»。
“非接触式”连接使用外部感应发射天线«一个»(排放强度更高,更容易进入效用与内部发射天线相比«»)。
“非接触式”连接使用传输感应“夹”(选择的电缆群是可能的)。
结构参数
权力输出放大器 技术更新类D效率为85%。
领导指标 独立的发光二极管指示参数和模式。
数字指示器显示模式和参数值并显示输出参数“万用表”测量,例如:输出电压(V),负载电流(А)、负载功率(W)和负载电阻(Ω/ kΩ)。
总体尺寸电子单元(情况下),不超过,毫米。 216年х180х105mm
重量的电子装置,不超过,公斤 2

容许环境温度范围当在操作 - 30°С+ 60°С“电池”电源是不推荐使用的设备在零度以下的环境温度。
进入保护等级 IP65 enclosure-case时(关闭)。
关于AG-309.15N金属管线定位仪的操作及资料,更多内容请咨询我们的商务经理。  关于AG-309.15N金属管线定位仪的操作及资料,更多内容请咨询我们的商务经理。
