PVC非金属管道定位仪309MAG



关于 PVC非金属管道定位仪309MAG

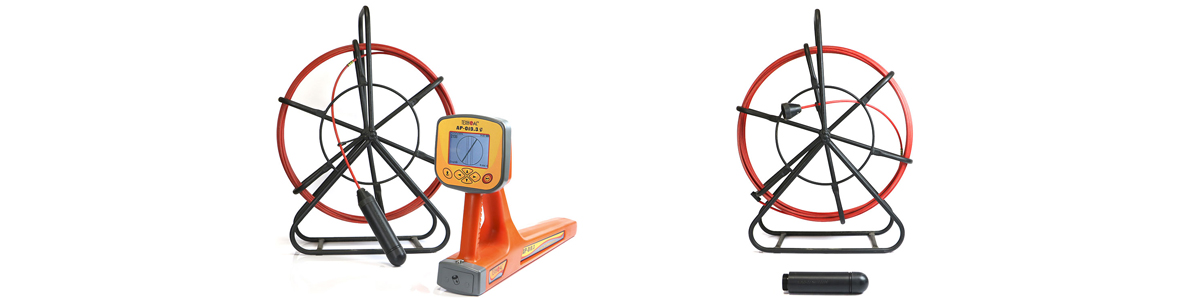

带有数字接收器的管道发射器,用于定位非金属管道和金属管道.

特点:



简要描述

  • 三个内置的传感器使全向天线在大型液晶显示器显示电缆的方向发展
  • 内置传感器的数字测量深度和电流
  • 精确定位的GPS / GLONASS模块位于效用
  • 迷你的电缆和桌面软件上传和处理的数据接收器
  • 质量保证:1年

应用程序:

  • PVC管位置深度高达10米,在512赫兹的频率
  • 电缆导管和通道跟踪
  • 管深度的测量
  • GPS / GLONASS定位的定位路线


接收机ap - 019.3规范

参数 价值
准谐振频率的过滤器 50 (60)/ 100 (120)/ 512 / 1024 / 8192/32768 Hz
Quasiresonant滤波器品质因数(Q) 不少于100
频率范围“宽带” 0,04年8 kHz
频率范围“广播” 8 - 40千赫
电动路径的最大增益 > 100分贝
许多内置的传感器 4
连接外部传感器 dodk ci - 105 hp - 117 - 117, dki - 117(由«TECHNO-AC»)
灵敏度控制 汽车- 2 d显示“路线”。 半自动或手动(可选)——“图形”。 自动或手动(可选)——«2 f»模式。
确定路线的埋藏深度 自动模式路线0到9,99米
深度的判断的准确性 ±5%
测量当前接收到的信号 自动模式路线0.001到9,99 A
电流的测量精度的信号接收 ±5%
支持节能(间歇性)模式的路线定位发电机 在结合使用路线定位发电机由“TECHNO-AC”(“脉冲”模式)
目测 液晶显示器,320 x240焦油。 ,LED照明
诱导参数

——参数设置和控制;

- 2 d路线位置相对于设备的可视化;

——图像传感器的信号电平;

——线路埋深;

——信号电流。

内置音频信号发射机-合成声音HM -声音指示按钮紧迫
电源 4 - 7 V (C类型的4个元素)
连续工作一个完整的碱性电池 不少于20小时
存储/操作温度范围 -30 - 60°С/ -20 - 60°С
房子的保护程度 IP54
330 x140x700毫米
重量 2、4公斤

MAG-05.Х.ХХ Specifications

参数 价值
发射机频率 512赫兹
直径管发射机 40毫米
管发射机的重量 318 g + -20 g
管发射机操作时间 5个小时
推动杆电缆牵引系统的直径 6毫米
额外的电线电缆外径 2毫米

The set of pipe transmitter MAG-05.1.ХХ contains

  • 电缆牵引系统
  • 便携式管发射机MAG-05
  • 蓄电池
  • 充电器
设置索引 牵引索的长度(米)
MAG-05.1.20 20.
MAG-05.1.40 40
MAG-05.1.80 80
MAG-05.1.100 One hundred.
设置索引 牵引索的长度(米) 额外的钢丝绳的长度(米)
MAG-05.2.20 20. 30.
MAG 05.2.40 40 50
MAG 05.2.80 80 90
MAG 05.2.100 One hundred. 110
关于PVC非金属管道定位仪309MAG的操作及资料,更多内容请咨询我们的商务经理。  关于PVC非金属管道定位仪309MAG的操作及资料,更多内容请咨询我们的商务经理。
